LAPORAN PRAKTIKUM JARINGAN KOMPUTER

MEMBUAT JARINGAN INTER VLAN

Disusun Oleh Kelompok F :

Febriana            064001600017

Alfando Halatu    064001800023

Putry Shan  A S P 064001800012

Carmelita Evani  064001800037

Teknik Informatika

Fakultas Teknologi Industri

Universitas Trisakti

Jakarta – Indonesia

2019

i.          Tujuan Praktikum

            Laporan ini dibuat untuk menyelesaikan praktikum enam matakuliah Jaringan Komputer. Selain itu, hal ini juga beguna sebagai panduan umum dalam membuktikan percobaan jaringan Inter Virtual Local Area Network.

ii.         Teori Percobaan

LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.



    Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. VLAN memungkinkan beberapa jaringan IP dan jaringan-jaringan kecil (subnet) berada dalam jaringan switched switched yang sama. Agar computer bisa berkomunikasi pada VLAN yang sama, setiap computer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN. Sebuah port switch yang telah dikonfigurasi dengan sebuah VLAN tunggal disebut sebagai access port.

iii.        Langkah-Langkah Percobaan

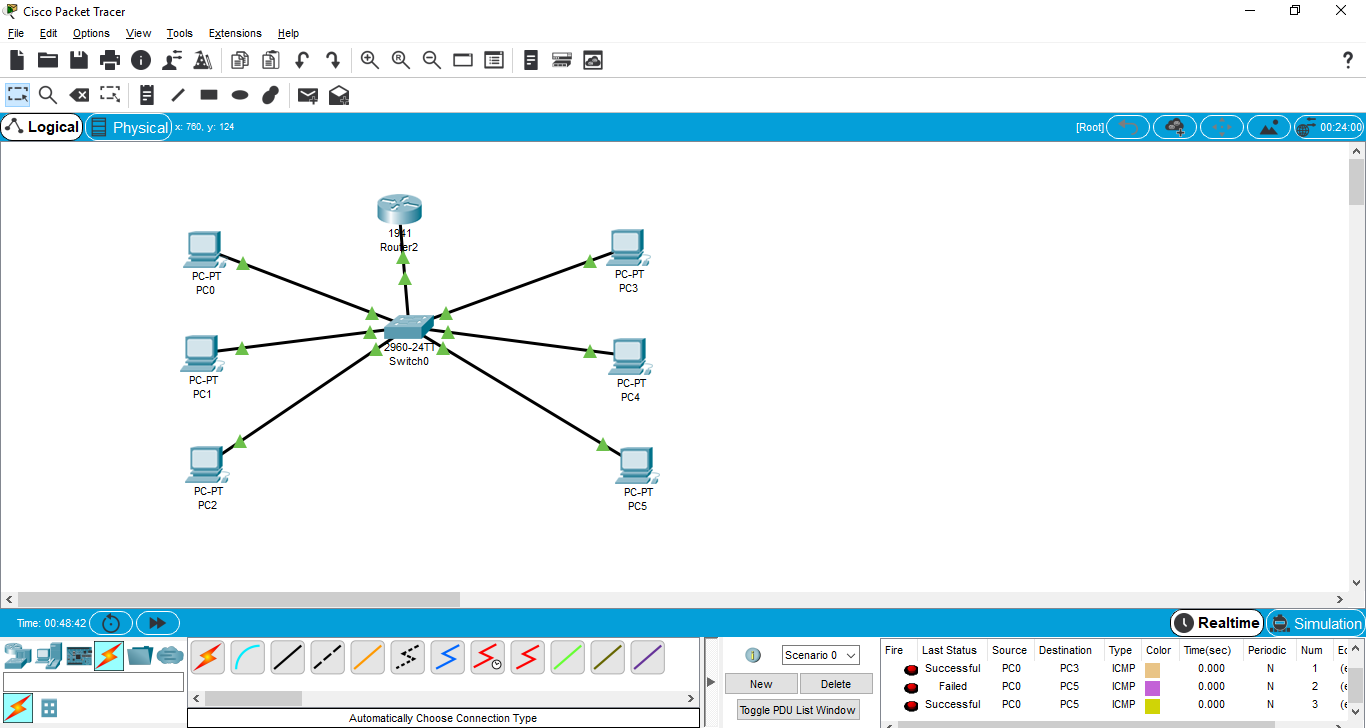

Pasang 1 router, 1 switch dan  6 pc. Lalu sambungkan dengan kabel automatic

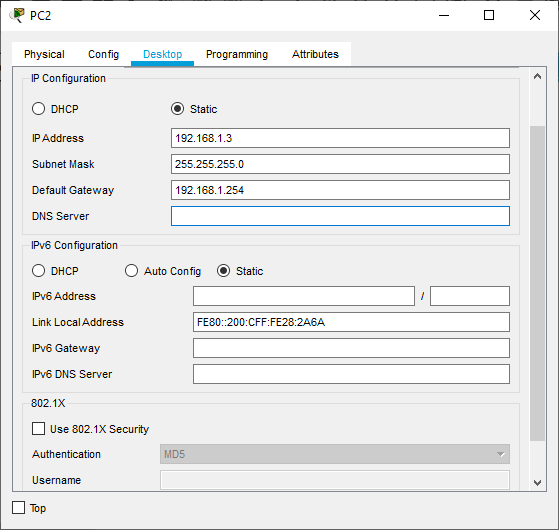

Setting ip addres, submask, dan gateaway pada setiap pc

Setting cli pada router, seperti gambar di bawah ini

Lalu setting VLAN database pada switch

vlan number : 100        vlan number : 200

vlan name : TIF        vlan name :SI

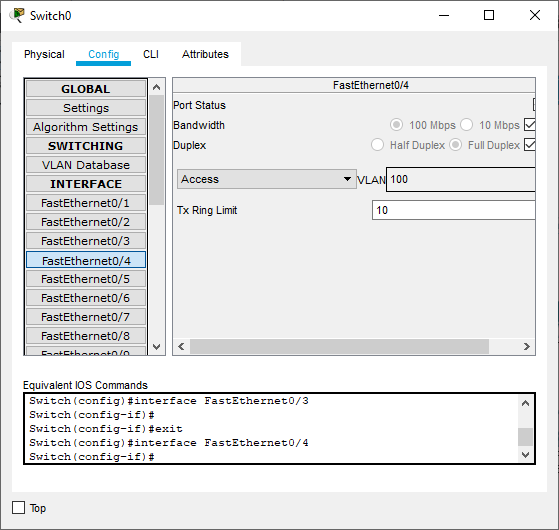

Masih pada swicth, buka file klik fastEthernet 0/1 (router – swicth), dan pilih trunk.

Untuk fastEthernet 0/2 sampai 0/4 (swicth – pc), pilih access (TIF 100)

Untuk fastEthernet 0/5 sampai 0/7 (swicth – pc), pilih access (SI 200)

Lalu lakukan percobaan ping contohnya dari pc 3 ke pc 1. Lihat hasilnya

Setelah sukses. Kita coba kirim surat dari pc 3 ke pc 1.

Setiap PC sudah terhubung.

iv. Kesimpulan

Dari praktikum ini saya dapat mengerti bahwa Virtual Local Area Network (VLAN) adalah metode untuk menciptakan jaringan-jaringan yang secara logika tersusun sendiri-sendiri. VLAN sendiri berada dalam jaringan Local Area Network (LAN), sehingga dalam jaringan (LAN) bisa terdapat satu atau lebih VLAN. Dengan demikian kita dapat mengambil kesimpulan bahwa dalam dalam suatu jaringan, kita dapat membuat lagi satu atau lebih jaringan (jaringan di dalam jaringan). Dan juga saya dapat membuat topologi, menjalankan topologi tersebut yang didasari vlan dengan efektif.
